⚙️ Detalles Técnicos
| Característica | Especificación |
| Número de Pieza (OEM) | 📌 038 103 493 P (038103493P / referencias cruzadas de la familia: 038 103 493 AC / 038 103 493 M) |

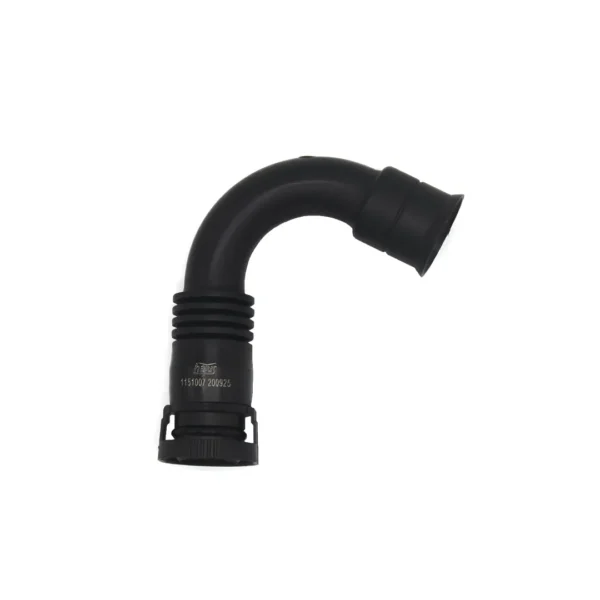

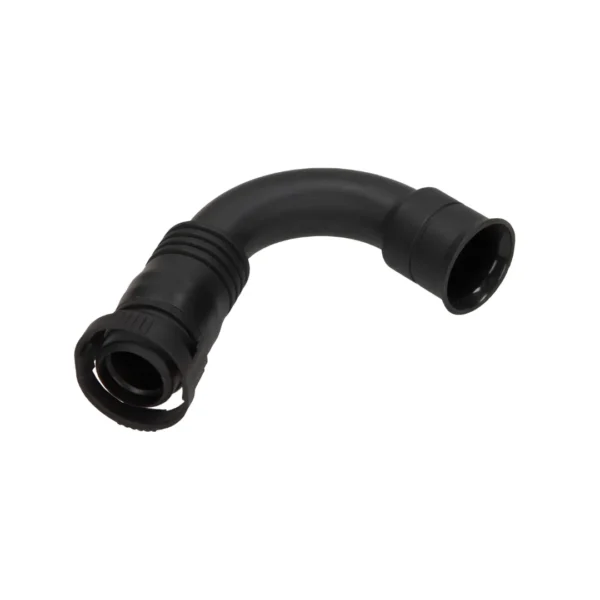

| Componente | 🛡️ Manguera de ventilación positiva del cárter (PCV) / Tubo de purga de gases (Crankcase Breather Hose) |
| Material | ⚙️ Elastómero sintético resistente a hidrocarburos (NBR/AEM automotriz reforzado) tolerante a altas temperaturas y vapores de diésel |
| Diseño | 🔘 Manguera preformada acodada con conexiones de ajuste hermético para abrazaderas elásticas o sinfín |
| Ubicación | 📍 Tapa de válvulas / Vano motor: conecta la válvula de purga/decantador de vapores superior con el tubo de aspiración previo al turbo |
| Función | 🎯 Canalizar los gases y vapores de aceite generados en la culata y cárter hacia la admisión del motor para su recirculación, regulando la presión interna del bloque |
🚘 Compatibilidad Vehicular (Motores 1.9 TDI Grupo VAG)
Aplica a motores diésel 1.9 TDI con sistema Bomba-Inyector (PD) y bomba rotativa (códigos frecuentes: ALH, ASV, AGR, AHF, ATD, AXR, ASZ, ARL):
VOLKSWAGEN:
Golf Mk4 (1J): Modelos 1998 – 2006 (1.9 TDI 90cv, 100cv, 110cv, 130cv, 150cv).
Jetta Mk4 / Bora / Clásico (1J / 9M): Modelos 1999 – 2010 (motores 1.9 TDI).
New Beetle (1C / 9C / 1Y): Modelos 1998 – 2010 (1.9 TDI ALH / ATD / BSW).
Polo (9N / 9N3): Modelos 2002 – 2009 (1.9 TDI ATD / AXR / ASZ / BLT).
ŠKODA:
Octavia Mk1 (1U): Modelos 1997 – 2010 (1.9 TDI AGR, ALH, AHF, ASV, ATD, AXR).
Fabia Mk1 (6Y): Modelos 2000 – 2008 (1.9 TDI ATD, AXR, ASZ, BLT – RS).
Roomster (5J): Modelos 2006 – 2010 (1.9 TDI AXR / BSW / BLS).
SEAT:
Leon Mk1 (1M): Modelos 1999 – 2006 (1.9 TDI ALH, AGR, AHF, ASV, ASZ, ARL).
Toledo Mk2 (1M): Modelos 1999 – 2004 (1.9 TDI).
Ibiza / Cordoba (6L): Modelos 2002 – 2009 (1.9 TDI ATD, AXR, ASZ, BPX).
AUDI:
A3 Mk1 (8L): Modelos 1997 – 2003 (1.9 TDI AGR, ALH, AHF, ASV, ATD, ASZ).
📌 Recomendación de Punto Vag para el Taller:
⚠️ Fallas Frecuentes:
🛢️ Caucho ablandado y colapsado (tipo «chicle»): Por contacto prolongado con neblina de aceite diésel y calor extremo, la manguera pierde rigidez estructural y se estrangula al acelerar, impidiendo la evacuación de gases.
💨 Fisuras y fugas de aceite sobre el motor: Se raja en los codos o en las bocas de apriete, bañando de aceite la tapa de balancines, el colector de admisión y el cableado del vano motor.
⚠️ Sobrepresión en el cárter: Si la manguera se obstruye o colapsa, la presión busca salida botando aceite por la varilla medidora o reventando los retenes del cigüeñal y árbol de levas.
🔧 Consejos de Montaje en Taller:
🧼 Revisión de la válvula de tapa: Inspeccionar que la válvula PCV superior (montada en la tapa de válvulas) no tenga la membrana rota ni exceso de carbón antes de colocar la manguera nueva.
🔩 Uso de abrazaderas elásticas OEM: Se recomienda utilizar abrazaderas de resorte originales (de presión constante) en lugar de abrazaderas de tornillo comunes, evitando pellizcar o cortar el elastómero nuevo al apretar.
